Porsche напечатала в 3D оптимизированный электропривод

В Porsche далеко не первый раз обращаются к 3D-печати для создания передовых компонентов, однако новая работа - одна из самых сложных. Ведь чтобы построить корпус электрического привода, понадобилось вычислить распределение нагрузки в огромном числе точек, продумать все рёбра, перегородки и соединительные элементы так, чтобы получить наименьшую массу детали, придумать - как деталь будет ориентирована в принтере (с какой стороны будут наращиваться слои и как уже созданные части не помешают добавлению нового материала). Итог: корпус на 40% легче изготовленного традиционным методом, при этом в наиболее нагруженных местах - вдвое жёстче.

Porsche напечатала в 3D оптимизированный электропривод

Общая масса готового узла привода в результате перехода на 3D-печать снижена примерно на 10% при большей прочности.

Porsche напечатала в 3D оптимизированный электропривод

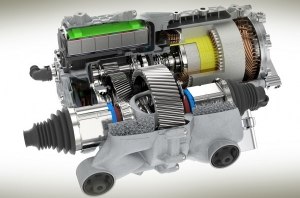

Опытный блок привода в сборе содержит электромотор, электронные компоненты и редуктор с дифференциалом. Обратите внимание на ажурные нити внутри. Толщина стенок детали составляет всего 1,5 мм, но они при этом весьма жёсткие, что снижает шумы и вибрации.

Руководитель проектов в отделе перспективных разработок силовых агрегатов исследовательского центра Porsche в Вайсахе Фальк Хейлфорт считает: данный эксперимент доказывает пригодность аддитивных технологий для создания нагруженных деталей сравнительно больших размеров. Помимо снижения массы изделия эта техника позволяет интегрировать в одной детали больше функций (скажем, тут продумано усиленное охлаждение), снизить число компонентов. Применительно к опытному блоку привода - его сборка требует на 40 рабочих операций меньше, чем обычно. Это 20 минут сэкономленного времени.

Porsche напечатала в 3D оптимизированный электропривод

Рассчитанная на компьютере с учётом механических напряжений топология узла превращается в реальные детали при помощи 3D-печати методом лазерного плавления. Используется высокочистый порошок алюминиевого сплава, который нагревается в определённых точках лучом и застывает, формируя изделие.

Трёхмерная печать постепенно набирает обороты в индустрии и уже используется не только для прототипирования и постройки макетов (с чего всё начиналось), но и для выпуска отдельных элементов серийных и мелкосерийных машин. Всего пару дней назад мы рассказывали о достижениях в этой области GM и BMW, а у Porsche из последних примеров стоить указать созданные на 3D-принтерах вставки в сиденьях и даже поршни для 911 GT2 RS. Ну а показанный тут привод может быть применён на передней оси спорткара, говорят немцы.

Источник

Автор: Снежана Логвинова
18.12.2020 (13:13)
